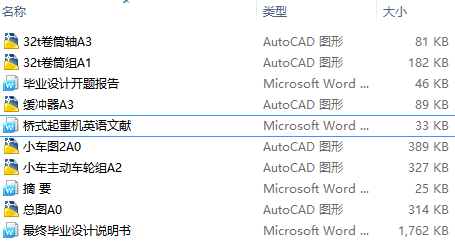

论文编号:JX1859 论文字数:20296，附CAD图纸，开题报告，外文翻译

325t吊钩桥式起重机提升机构设计及工装设计

摘要

桥式起重机是一种提高生产率重要物品的搬运设备，工作性能比较稳定，是工作效率比较高的起重机。本篇毕业设计为32/5t吊钩桥式起重机的设计，主要用于车间及仓库的起吊及搬运货物。

综述了桥式起重机的开发和研究成果，重点阐述了桥式起重机，起升机构、吊钩组、运行机构的设计计算过程。在系统整体设计中采用传统布局的典型结构。起升机滑轮组采用双联滑轮组，其中，起升机构包括卷筒、钢丝绳、滑轮的设计。吊钩组的零件分别进行选取校核验证。小车运行机构采用分别驱动。运行机构包括小车整体传动方案的设计、主从车轮的设计、运行轨道的设计。

关键词：32/5t桥式起重机；起升机构；吊钩组；小车运行机构；

Abstract

Bridge crane performance i....

Key words: 32/5t hook bridge crane；Hoisting mechanism；Hook group；Car operating agencies；

第一章前言3

1 起重机械的用途、工作特点及其在经济建设中的地位3

2 起重机械的发展简史及发展动向3

3 起重机械的组成和类型4

4 桥式起重机的分类、用途、基本结构、基本参数及工作等级6

第二章小车起升机构的计算10

1 起升结构传动方案，选择滑轮组和吊钩组10

2 钢丝绳及绳具的计算选择12

3 滑轮和滑轮组的选择13

4 选择卷筒组并验算其强度13

5 选择电动机并验算发热24

6 选择标准减速器26

7 验算起升速度和实际所需功率27

8 校核减速器输出轴强度27

9 选择制动装置29

10 选择联轴器30

11 高速浮动轴疲劳和强度的计算31

第三章吊钩组的计算35

1主起升吊钩的计算35

1.1吊钩横梁的计算38

1.2滑轮轴的计算39

1.3拉板的校核40

1.4滑轮轴承的选择41

2 副起升吊钩的计算41

1.1吊钩主要尺寸的确定41

1.2吊钩横梁的计算44

1.3滑轮轴的计算45

1.4拉板的校核45

1.5滑轮轴承的选择46

第四章小车运行机构计算48

1 选择机构传动方案48

2 选择车轮与轨道并验算其强度48

3 运行阻力计算50

4 选择电动机51

5 选择减速器51

6 验算运行速度和实际所需功率53

7 验算起动时间53

8 按起动工况校核减速器功率53

9 选择制动器54

10 验算起动时的不打滑条件54

11 选择高速轴联轴器及制动轮55

12 选择低速轴联轴器56

13 验算低速浮动轴强度56

总结58

参考文献59

致谢60
