汽车主动伞齿轮工艺工装设计

本文ID：LWGSW65178

论文字数:16197

价格:128元

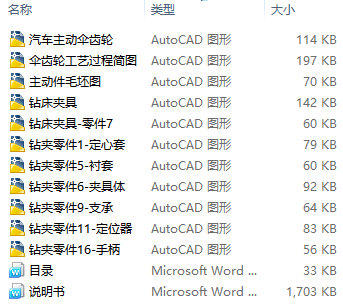

论文编号:JX1960 论文字数:16197，附CAD图纸

汽车主动伞齿轮工艺工装设计

摘要

此毕业设计的课题是“汽车主动伞齿轮”的工艺工装设计。其中介绍了主动伞齿轮从毛坯变成成品的一个完整的机械加工过程，此书包含了机械加工工艺规程的制定，专用夹具设计，专用刀具设计，专用量具设计四章主要内容。

第一章介绍了此零件的工艺分析，加工类型，选定毛坯并且制定了加工工艺。

第二章为此设计书的重点章节，本书以两套专用夹具为例，详细的阐述了典型工序中的专用夹具的设计过程。其中包括了夹具功能简图和工作原理，夹具的定位方案设计（定位方式、元件等），夹具的定位误差分析，切削力及夹紧力的计算，夹具的夹紧装置或机构设计，夹具动力装置设计。通过对此章的阅读，可以详细了解夹具的设计方法和过程，并且可以当作典型例子去应用到其他零件的机械加工工艺中的夹具设计。

第三章为专用道具设计，第四章为专用量具设计，其中有详细步骤及公式，多可以借鉴此章进行设计。

通过对此书的阅读，可以独立完成汽车伞齿轮的工艺工装设计，可以说此书是汽车主动伞齿轮工艺工装设计的专用机械加工手册

关键词：汽车；伞齿轮；夹具；刀具；量具

Abstract

This graduation project topic...

Keyword: Automobile; bevel gear; fixture; knife tool; Measuring Tool

摘要…………………………………………………………………………………………………….………..Ⅰ

Abstract………………………………………………………………………………………………….…….Ⅱ

目录……………………………………………………………………………………………………….………Ⅲ

绪论………………………………………………………………………………………………………………..1

1.工艺规程设计………………………………………………………………………………………………1

1.1零件分析…………………………………………………………………………………………..…..1

1.1.1零件的作用………………………………………………………………………….….……1

1.1.2零件工艺分析………………………………………………………………………..……..1

1.2确定毛坯、画毛坯图………………………………………………………………….….……..1

1.3工艺规程设计……………………………………………………………………………….….……4

1.3.1定位基准的选择………………………………………………………………….…….….4

1.3.2制定工艺路线…………………………………………………………………………….…5

1.3.3选择加工设备及刀具、夹具、量具………………………………………….…7

1.3.4确定主要表面的加工余量和工序尺………………………………………….…8

1.3.5加工工序设计………………………………………………………………………………..8

2.工艺装备设计………………………………………………………………………………………………18

2.1夹具设计………………………………………………………………………………………………..18

2.1.1钻2-5孔夹具设计……………………………………………………………………..18

2.1.2车面锥夹具设计…………………………………………………………………………….23

2.2专用刀具设计…………………………………………………………………………………………26

2.3专用量具设计…………………………………………………………………………………………29

2.3.1量规的结构形式…………………………………………………29

2.3.2卡规的工作面尺寸及公差的确定………………………………31

2.3.3卡规其它技术要求的确定………………………………………32

结论………………………………………………………………………………………………………………….33

致谢…………………………………………………………………………………………………………………34

参考文献………………………………………………………………………………………………………….35

附录A.1…………………………………………………………………………………………………………..36

附录A.2………………………………………………………………………………………………….…..…..45

附录B.1…………………………………………………………………………………………………….……..40

附录B.2…………………………………………………………………………………………………….……..48
